Industrieanlagen und Kranbahnen erscheinen oft wie unzerstörbare Giganten – stabil, massiv und für die Ewigkeit gebaut. Doch der Schein trügt. Täglicher Betrieb, Witterungseinflüsse und der Verschleiß von Bauteilen können dazu führen, dass sich Kranbahnschienen verlagern, ausrichten oder gar beschädigt werden. Hier setzt die RailQ 3D Kranbahnvermessung an: Sie liefert präzise Daten über den Zustand Ihrer Kranbahn und hilft dabei, potenzielle Probleme frühzeitig zu erkennen – bevor es zu teuren Ausfällen kommt.
Warum regelmäßige Kranbahnvermessungen unverzichtbar sind
Ein weit verbreiteter Irrglaube ist, dass Kranbahnen statische Strukturen sind, die keiner regelmäßigen Überprüfung bedürfen. Tatsächlich sind Kranbahnen jedoch ständigen Belastungen ausgesetzt, und selbst kleinste Veränderungen können schwerwiegende Folgen haben. Die RailQ 3D Kranbahnvermessung hilft dabei, solche Veränderungen frühzeitig zu identifizieren und kleinere Probleme zu beheben, bevor sie zu großen und kostspieligen Ausfällen führen.

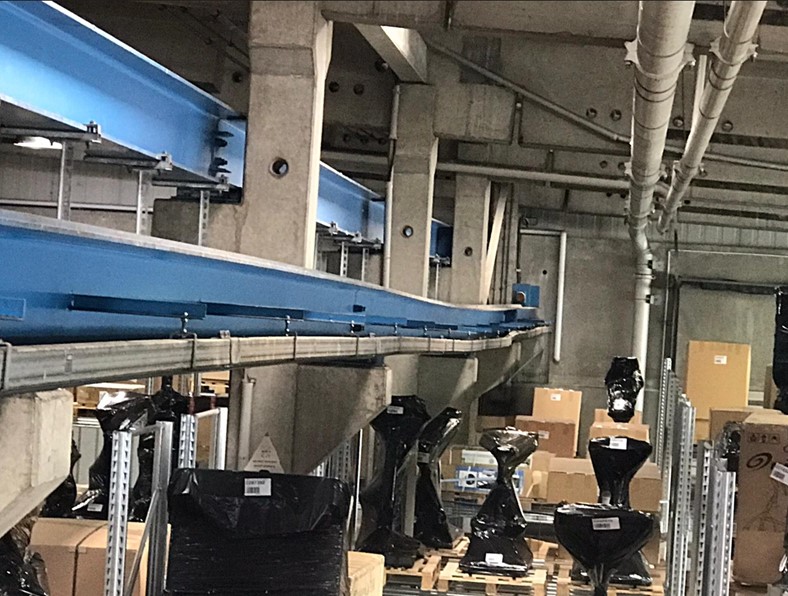

Insbesondere angesichts der Tatsache, dass über 50 % der Kranbahnen in Deutschland älter als 50 Jahre sind und oft nie modernisiert wurden, ist eine regelmäßige Vermessung unerlässlich. Diese alten Strukturen waren möglicherweise nie für die heutigen höheren Belastungen ausgelegt. Eine Überprüfung kann Schäden wie Rissbildungen, Verformungen oder Materialermüdung aufdecken, die durch Lastwechsel und Umwelteinflüsse entstanden sind.
Fragen, die Sie sich stellen sollten:
- Ist Ihre Kranbahn noch für den aktuellen Betrieb geeignet?
- Wurde eine Restnutzungsdauer-Betrachtung und der Nachweis der Standsicherheit durchgeführt?
Die häufigsten Probleme: Falsch ausgerichtete Schienen und Kranbahnen
Falsch ausgerichtete Kranbahnschienen gehören zu den häufigsten Ursachen für Kranprobleme und wirken sich oft schleichend, aber zerstörerisch aus. Zu den typischen Problemen gehören:
- Übermäßiger Verschleiß der Brückenradflansche
- Ausfälle der Führungsrollenlager und Radachsen
- Überhitzung der Kranelektromotoren
- Versagen von Steuerungskomponenten

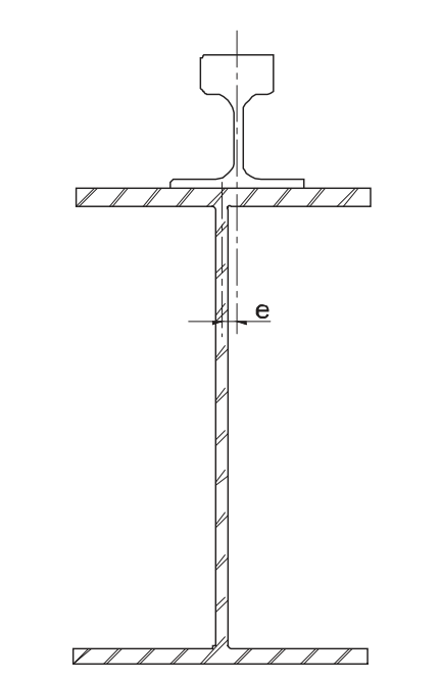

Besonders kritisch wird es, wenn ein Versatz zwischen der Schiene und dem Steg des Kranbahnträgers unbemerkt bleibt. Dies kann zu Rissen oder Verdrehungen der Träger führen und die Tragfähigkeit gefährden. Solche Schäden sind nicht nur teuer in der Reparatur, sondern führen auch zu Produktionsausfällen, die sich auf das gesamte Unternehmen auswirken können. Ein stillstehender Kran bedeutet oft einen Produktionsstillstand – und das kann für jedes Unternehmen verheerend sein.
Planen statt reagieren: RailQ 3D als Teil eines Wartungsprogramms

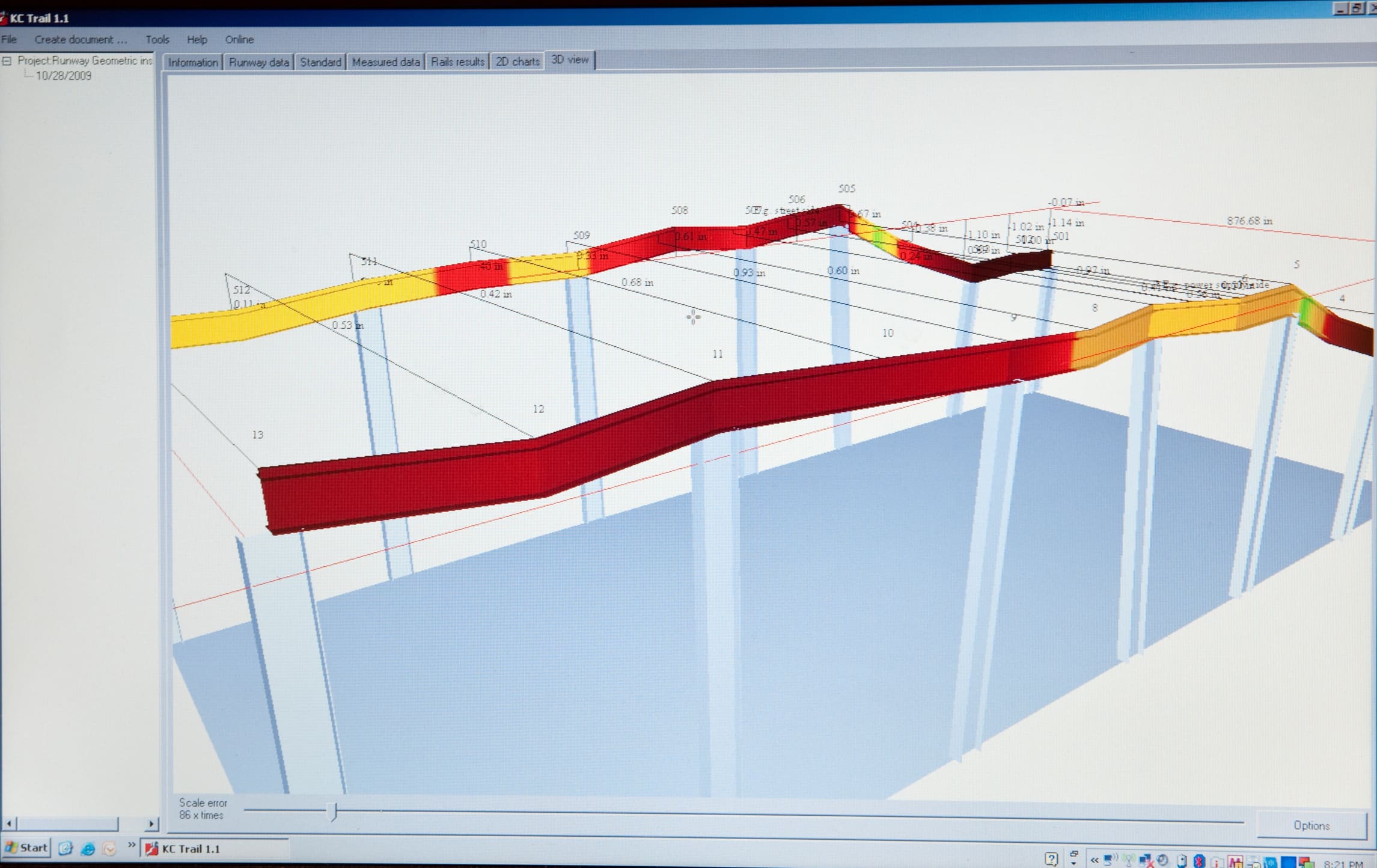

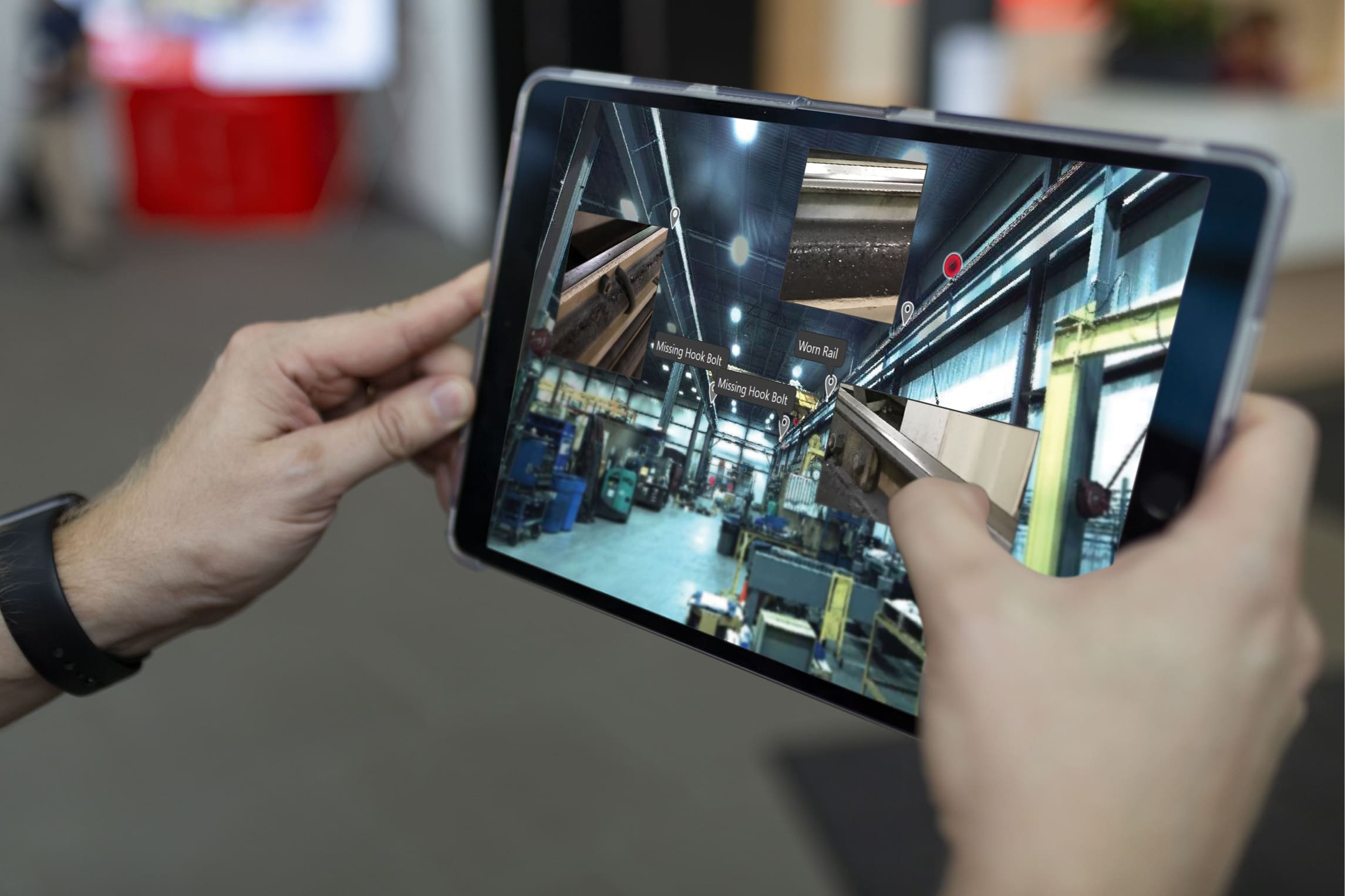

Mit der RailQ 3D Kranbahnvermessung erhalten Betreiber eine zuverlässige, regelmäßige Zustandsanalyse ihrer Kranbahnen. Die Vermessung erfasst alle kritischen Parameter:
- Fluchtung der Kranbahnschienen
- Ausrichtung der Schienen zu den Kranbahnträgern
- Wölbungen und Verformungen in den Trägern

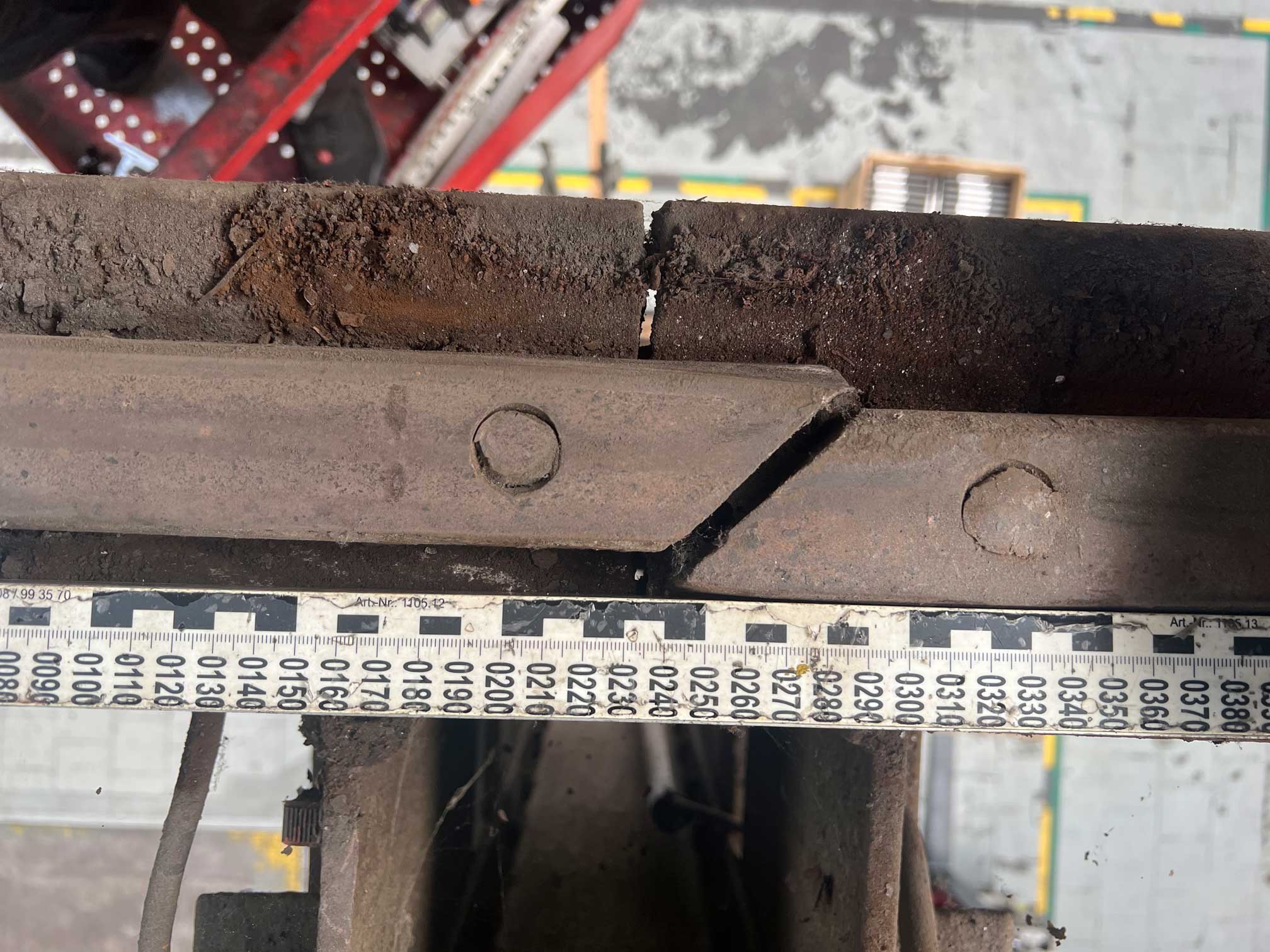

- Verschleiß am Schienenkopf

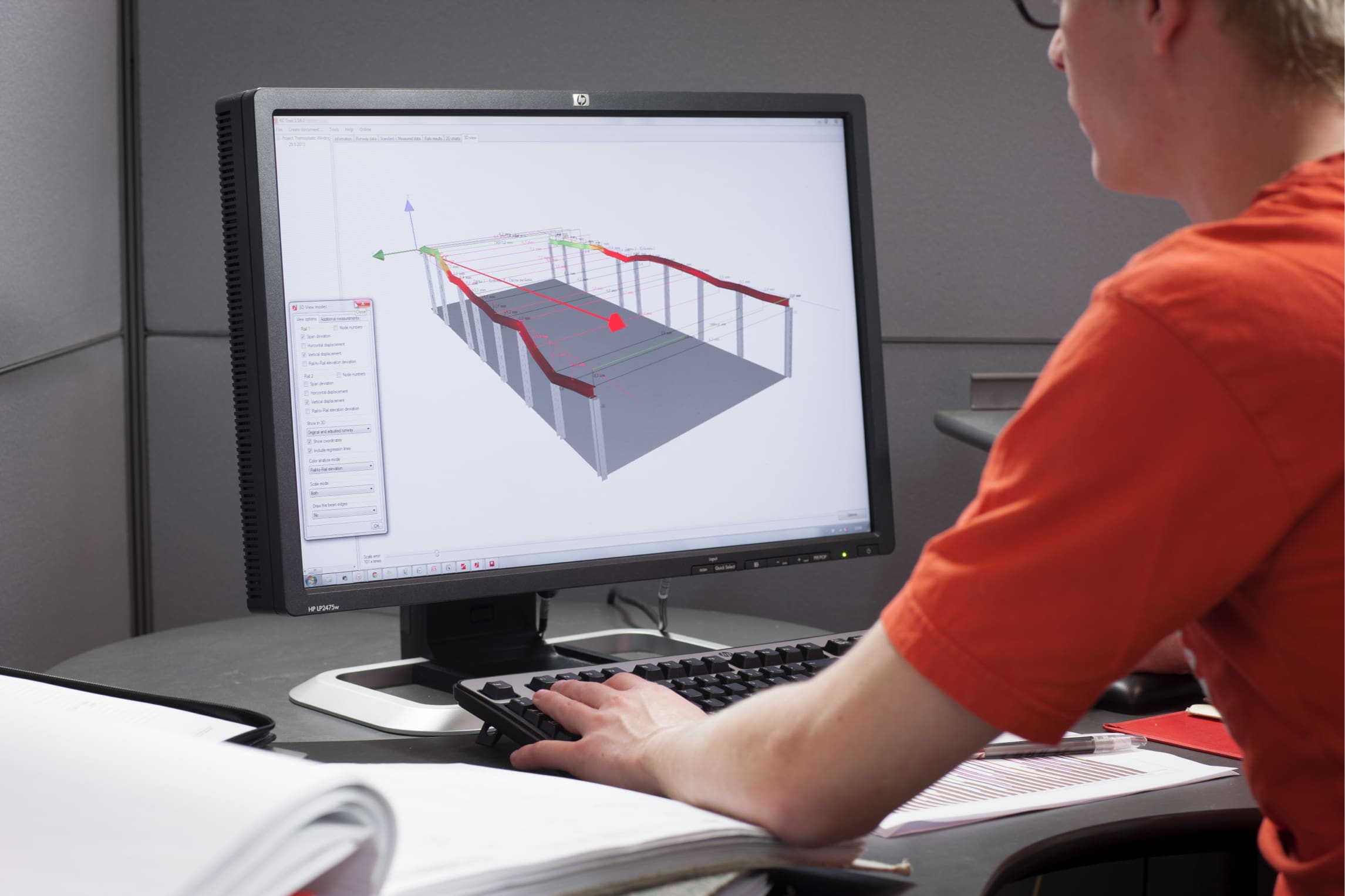

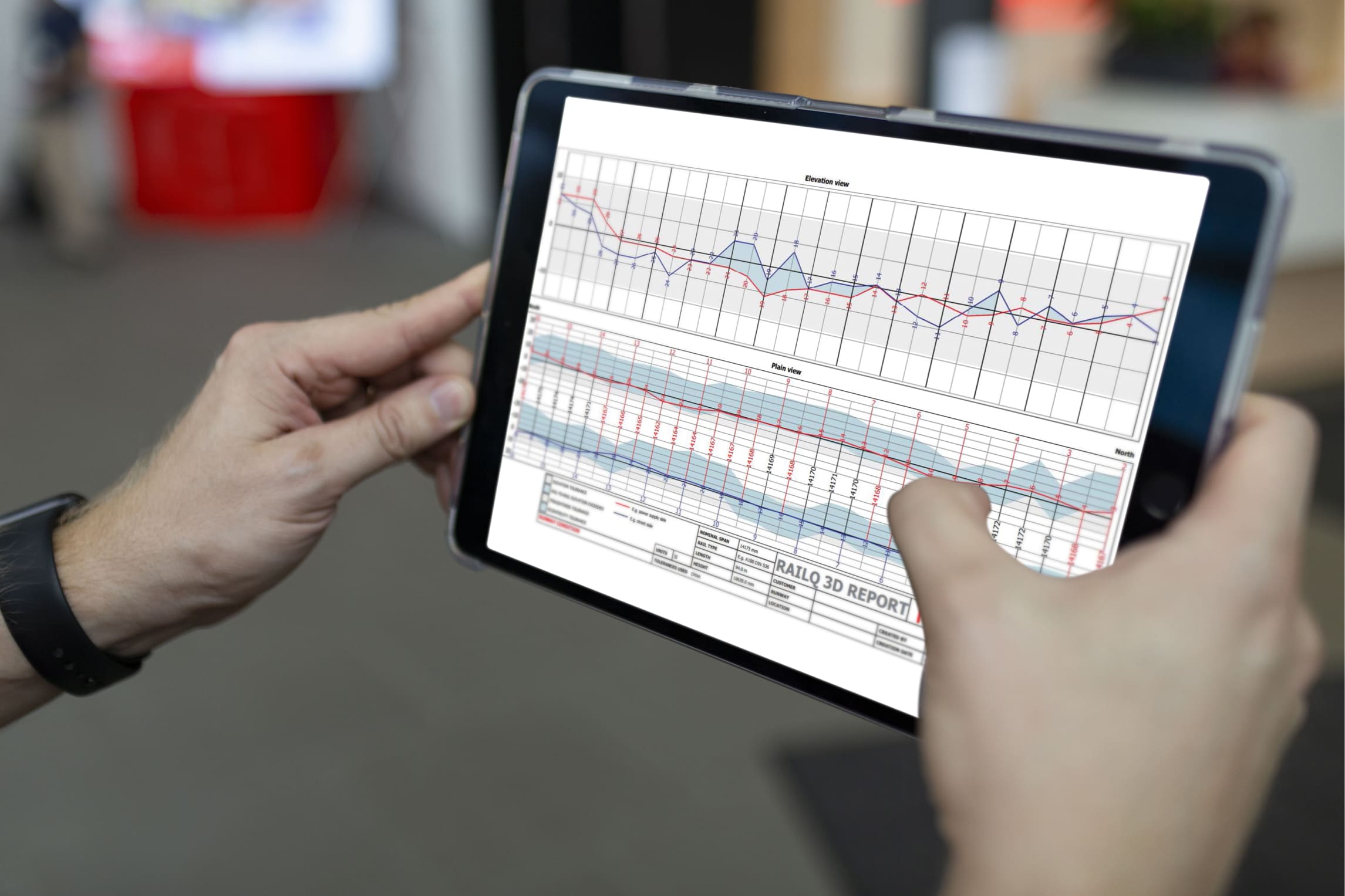

Diese detaillierten Daten geben Technikern und Betreibern einen klaren Überblick über den Zustand der Kranbahn und liefern wertvolle Hinweise darauf, wo langfristige Lösungen erforderlich sind. Durch den kontinuierlichen Vergleich der Ergebnisse können Wartungsarbeiten rechtzeitig geplant und während geplanter Stillstandszeiten durchgeführt werden – bevor es zu unerwarteten Ausfällen kommt.
Umgebungsfaktoren: Ein Schlüssel zur präzisen Kranbahnvermessung
Um präzise Ergebnisse bei der Kranbahnvermessung zu gewährleisten, sollten Umwelteinflüsse unbedingt berücksichtigt werden. Idealerweise wird die Vermessung immer zur gleichen Jahreszeit durchgeführt, um saisonale Einflüsse wie Dachschneelasten oder Temperaturschwankungen zu minimieren. Diese Faktoren können die Ausrichtung der Kranbahnschienen beeinflussen, und durch eine wiederholte Messung unter ähnlichen Bedingungen bleiben die Ergebnisse konsistent und ermöglichen präzisere Anpassungen.
Mehr als nur Wartung: RailQ 3D bei Modernisierungen und Erweiterungen
Die RailQ 3D Kranbahnvermessung unterstützt nicht nur bei der regelmäßigen Wartung, sondern ist auch bei Modernisierungen und Erweiterungen von entscheidender Bedeutung. Die hochpräzisen Daten helfen dabei, das Zusammenspiel von Kran und Kranbahn als System besser zu verstehen und mögliche Risiken frühzeitig zu erkennen und zu minimieren.
Typische Anwendungsfälle für die RailQ 3D Vermessung sind:
- Erhöhung der Hubkapazität eines Krans: Wenn ein Kran in der Leistung gesteigert wird, muss sichergestellt sein, dass die Kranbahn den höheren Belastungen standhält.
- Modernisierung von Krankonstruktionen oder Fahrantrieben: Eine präzise Vermessung gewährleistet, dass alle Komponenten korrekt zueinander ausgerichtet sind.
- Intensivere Nutzung der Krananlagen: Bei stärkerer Nutzung können sich Materialermüdungen schneller einstellen – regelmäßige Vermessungen sichern den Betrieb.
- Installation neuer Krane auf bestehenden Kranbahnen: Vor der Installation muss überprüft werden, ob die bestehende Kranbahn den neuen Belastungen standhält.
Die erhobenen Daten helfen dabei, den genauen Umfang von Projekten besser zu definieren und unangenehme Überraschungen, die zu Verzögerungen oder ungeplanten Kosten führen könnten, zu vermeiden.
Normen und Vorschriften zur Kranbahnvermessung
Um die Sicherheit und Normenkonformität Ihrer Kranbahn zu gewährleisten, gibt es verschiedene Richtlinien, die beachtet werden müssen:
- DIN 4132: Diese Norm legt die Anforderungen an die Bemessung und Konstruktion von Kranbahnen aus Stahl fest.
- DIN EN 1090-2: Regelt die Ausführung von Stahl- und Aluminiumtragwerken, einschließlich der Kranbahnen.
- DIN EN 1993-6 (Eurocode 3): Beschreibt die Bemessung von Stahltragwerken und legt Sicherheitsanforderungen für Kranbahnen fest.
- BGR 500: Diese Betriebsrichtlinie für Krane fordert regelmäßige Prüfungen und die Dokumentation von Wartungs- und Instandhaltungsmaßnahmen.
Besonders wichtig ist, dass es keine spezielle Norm gibt, die den Weiterbetrieb älterer Kranbahnen erlaubt oder verbietet. Trotzdem bleibt die Haftung im Falle eines Unfalls klar: Der Betreiber haftet für alle Schäden. Eine regelmäßige Kranbahnvermessung gemäß diesen Normen schützt Ihr Unternehmen vor Haftungsrisiken und gewährleistet die Sicherheit des Betriebs.
Fazit: RailQ 3D – Der Gamechanger für Kranbahnwartung
Die RailQ 3D Kranbahnvermessung bietet Ihnen als Betreiber ein leistungsstarkes Werkzeug, um potenzielle Probleme frühzeitig zu erkennen, präventive Maßnahmen zu ergreifen und Produktionsausfälle zu verhindern. Ob als Teil eines regelmäßigen Wartungsprogramms oder bei Modernisierungsprojekten – RailQ 3D liefert die präzisen Daten, die für fundierte Entscheidungen und den sicheren, störungsfreien Betrieb Ihrer Krananlagen unerlässlich sind.
Abschlussfrage: Sind Sie sicher, dass Ihre Kranbahn sicher ist?
Lassen Sie uns gemeinsam diese Frage beantworten – mit unserer professionellen Kranbahnvermessung.
